LED显示屏主要由哪些部件组成？

发布时间：2022-04-01 浏览次数：0

220303005

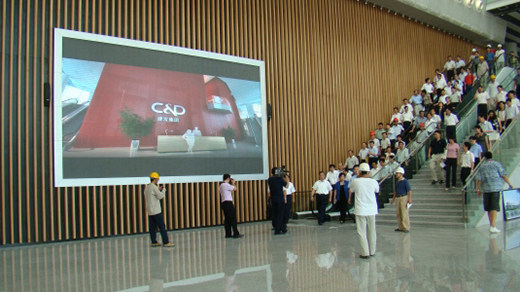

LED显示屏（LED display）是一种平板显示器，由一个个小的LED?？槊姘遄槌?，用来显示文字、图像、视频、录像信号等各种信息的设备。主要组成部件如下：

一、LED单元板

LED单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示屏显示的效果。单元板是由LED?？?，驱动芯片以及PCB电路板组成。LED?？?，其实是由很多个LED发光点用树脂或者塑料封装点阵而成。

二、连线

连线可分为数据线，传输线以及电源线。数据线是用于连接控制卡和LED单元板的排线。传输线是用于连接控制卡和电脑。电源线是用来连接电源和控制卡以及LED单元板，连接单元板的电源线的铜芯直径不小于1mm。

三、电源

电源一般使用的是开关电源，220V输入，5V直流输出。需要指出，由于led显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。

四、控制卡

LED显示屏控制系统（控制卡）又称LED异步控制器，是LED图文显示屏的核心部件。LED显示屏控制器负责接收来自计算机串行口的画面显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所需的串行显示数据和扫描控制时序，是LED图文显示屏的核心部件。

控制卡可以简单地分为单双色控制卡，多彩控制卡，全彩控制卡，按同步方式可以分为同步LED控制卡和异步LED控制卡。同步LED控制卡主要用来实时显示视频、图文、通知等。主要用于室内或户外全彩大屏幕显示屏。异步LED显示屏控制卡又称脱机LED控制卡或脱机卡。主要用来显示各种文字、符号和图形或动画为主?；嫦允拘畔⒂杉扑慊嗉?，经RS232/485串行口预先置入LED显示屏的帧存储器，然后逐屏显示播放，循环往复，显示方式丰富多彩，变化多样。
